電腦圖學 營造法式


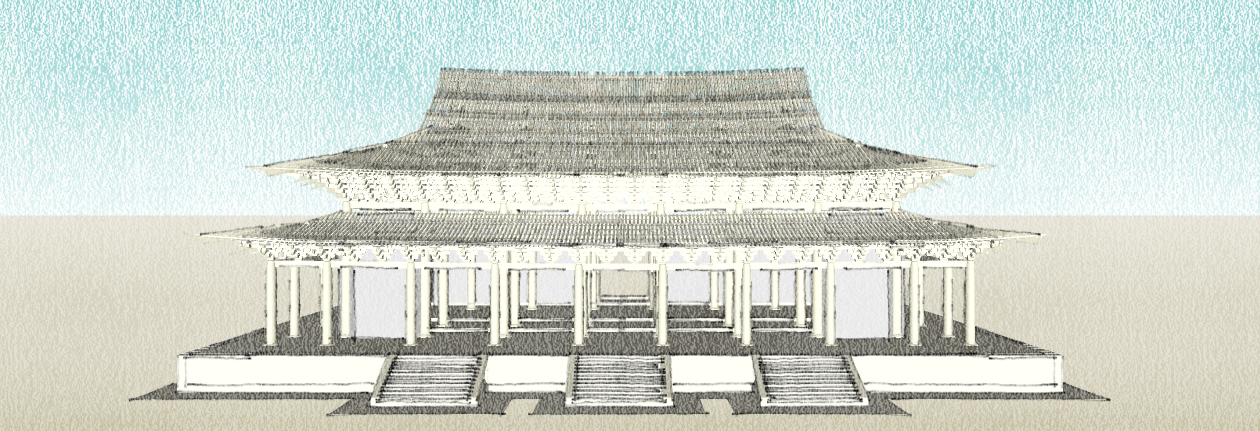

營造法式註釋 大木作制度圖樣

圖樣 分鐘 內容
01 029 , 枓栱部份名稱圖 ,
02 143 造栱之制有五:
華栱(兩卷頭), 華栱(騎槽檐栱), 華栱(丁頭栱),
泥道栱, 瓜子栱, 令栱, 慢栱, 鴛鴦交手栱,
03 071 造枓之制有四:
柱頭用方櫨枓, 角柱上方櫨枓及圜櫨枓,
交互枓(華栱出跳上用), 交互枓(施於替木下者), 交互枓(屋內梁栿下者 交栿枓), 騎昂交互枓 斜開鐙口,
齊心枓(栱心上用)
, 齊心枓(平坐出頭木用 十字開口順耳) 平盤枓, 散枓(栱兩頭用),
04 028 下昂卷殺 造耍頭 華頭子, 批竹昂,
05 074 單栱, 重栱, 枓口跳, 把頭絞項造,
四鋪作插昂補間鋪作, 四鋪作裡外並一抄卷頭 壁內用重栱,
06 034 五鋪作重栱出單杪下昂 裏轉五鋪作重栱出兩杪 並計心,
六鋪作重栱出單杪雙下昂 裡轉五鋪作出兩杪 並計心,
07 022 七鋪作重栱出雙杪 雙下昂 裏轉五鋪作 重栱出三杪 並計心 ,
八鋪作重栱出雙杪三下昂裏轉六鋪作重栱出三杪並計心,
08 025 五鋪作出上昂並計心,
六鋪作重栱出上昂偷心跳內當中施騎枓栱,
09 029 七鋪作重栱出上昂偷心跳內當中施騎枓栱,
八鋪作重栱出上昂偷心跳 內當中施騎枓栱,
10 035 五鋪作一杪一昂, 六鋪作一杪兩昂, 六鋪作兩杪一昂,
單栱七鋪作兩杪兩昂, 單栱八鋪作杪三昂,
11 119 造平坐之制之一: 叉柱造,
12 106 造平坐之制之二: 纒柱造之一:
四鋪作出卷頭內重栱,
五鋪作 重栱 出卷頭 計心,
13 243 造平坐之制之三: 纒柱造之二:
六鋪作重栱出卷頭並計心,
七鋪作重栱出卷頭並計心,
七鋪作重栱出上昂偷心跳內當中施騎枓栱,
14 212 絞割鋪作栱昻枓等所用卯口:
補間並柱頭鋪作栱昻,
以五鋪作名件卯口為法,
補間並柱頭鋪作栱昻,
15 534+126 殿閣亭榭等鋪作轉角圖:
四鋪作壁內重栱插下昻,
五鋪作重栱出單杪單下昻逐跳計心,
16 231+117 殿閣亭榭等鋪作轉角圖:
六鋪作重栱出單杪雙下昻逐跳計心, 蝦須栱,
17 300+102 殿閣亭榭等鋪作轉角圖:
七鋪作重栱出雙杪雙下昻逐跳計心,
18 093+067 殿閣亭榭等鋪作轉角圖:
八鋪作重栱出雙杪三下昻逐跳計心,
19 414 造月梁之制:
平梁 劄牽 乳栿 四椽栿 六椽栿,
20 117 造闌額之制, 柱側腳之制, 梁額等卯口, 殺梭柱之制,
21 048 用柱之制 角柱生起之制,
22 117 造角樑之制, 厦兩頭造, 四阿殿閣,
23 109 造蜀柱之制 造叉手之制 槫縫襻間之制 出際之制,
24 078 造替木之制, 造摶風版之制, 造蜀柱叉手托腳之制,
25 105+116 用椽之制 造檐之制:
飛子 大連檐 小連檐 鷰頷版,
造檐用椽 轉角布椽 檐椽側面立面,
26 041 舉折之制,
27 114 亭榭鬭尖舉折之制:
梁架平面, 甲甲斷面, 角梁平面, 乙乙斷面,
28 070 殿閣分槽圖:
殿閣地盤殿身七間副階周帀身內單槽,
殿閣地盤殿身七間副階周帀身內雙槽,
29 060 殿閣分槽圖:
殿閣身地盤九間身內分心枓底槽,
殿閣地盤殿身七間副階周帀各兩架椽身內金箱枓底槽,
30 010 殿閣分槽圖:
殿閣身地盤七間身內雙槽周帀副階,
31 175 殿閣分槽圖(仰視):
四阿屋頂 重檐 副階周帀,
32 219 艸架側樣:
殿堂等八鋪作 副階六鋪作 雙槽,
33 011 殿閣分槽圖:
殿閣地盤殿身七間副階周帀身內金箱枓底槽,
34 006 殿閣分槽圖(仰視):
34 殿身七間副階周帀各兩椽身內金箱斗底槽,
35 225 艸架側樣:
殿堂等七鋪作副階五鋪作雙槽,
36 010 殿閣分槽圖:
殿閣地盤殿身七間副階周帀身內單槽,
37 096 殿閣分槽圖(仰視):
殿身七間副階周帀各兩椽身內單槽,
38 100 艸架側樣:
殿堂等五鋪作副階四鋪作單槽,
39 008 殿閣分槽圖:
殿閣九間身內分心槽周帀無副階,
40 084 殿閣分槽圖(仰視):
殿閣身九間十架椽身內分心枓底槽外轉六鋪作裏轉五鋪作以上並各計心,
41 084 艸架側樣:
殿堂等六鋪作分心槽,
42 021 廳堂等十架椽間 縫內用梁柱側樣:
十架椽屋分心用三柱,
43 044 廳堂等十架椽間 縫內用梁柱側樣:
十架椽屋前後三椽栿用四柱,
十架椽屋分心前後乳栿用五柱,
44 032 廳堂等十架椽間 縫內用梁柱側樣:
十架椽屋前後並乳栿用六柱,
十架椽屋前後各劄牽乳栿用六柱,
45 031 廳堂等八架椽間 縫內用梁柱側樣:
八架椽屋分心用三柱,
八架椽屋乳栿對六椽栿用三柱,
46 037 廳堂等八架椽間 縫內用梁柱側樣:
八架椽屋前後乳栿用四柱,
八架椽屋前後三椽栿用四柱,
47 032 廳堂等八架椽間 縫內用梁柱側樣:
八架椽屋分心乳栿用五柱,
八架椽屋前後劄牽用六柱,
48 098 廳堂等六架椽間 縫內用梁柱側樣:
六架椽屋分心用三柱,
六架椽屋乳栿對四椽栿用三柱,
六架椽屋前乳栿後劄牽用四柱,
49 079 廳堂等四架椽間 縫內用梁柱側樣:
四架椽,


創用 CC

創用 CC 授權條款
《營造法式註釋》〈大木作制度圖樣〉SketchUp Modeling 國立臺北科技大學製作,以創用CC 姓名標示-非商業性-相同方式分享 4.0 國際 授權條款釋出。

姓名標示-非商業性-相同方式分享 CC BY-NC-SA
本授權條款允許使用者對本著作進行重混、調整,以及依原著作建立新著作,
但僅限於非商業目的之使用。唯使用者就其新創著作,必須按照表彰
原作:國立臺北科技大學,並且將產出之新創著作採用相同的授權條款釋出。

Attribution-NonCommercial-ShareAlike CC BY-NC-SA
This license lets others remix, tweak, and build upon this work non-commercially, as long as they credit the authors, Hsieh and Chen, and license their new creations under the identical terms.


Resources

《營造法式》:
  • 營造法式 - 維基文庫
  • 營造法式 卷一~卷四(宋)李誡
  • 《欽定四庫全書》本《營造法式》
  • TANTUNNY with SketchUp
  • 臺灣創用CC計畫 授權精靈
  • Choose a License
  • WebGL DAE Model Loader:
  • threejs.org examples loader collada
  • threejs.org/editor
  • WEBGL DAE MODEL VIEWER
  • WEBGL DAE MODEL VIEWER (demo)
  • zip.js

  •

    圖樣一 材


    圖樣一 枓栱部份名稱圖


    圖樣二 造栱之制 華栱(兩卷頭)


    圖樣二 造栱之制 華栱(騎槽檐栱)


    圖樣二 造栱之制 華栱(丁頭栱)


    圖樣二 造栱之制 泥道栱


    圖樣二 造栱之制 瓜子栱


    圖樣二 造栱之制 令栱


    圖樣二 造栱之制 慢栱


    圖樣二 造栱之制 鴛鴦交手栱


    圖樣三 造枓之制 柱頭用方櫨枓


    圖樣三 造枓之制 一曰 櫨枓 柱頭用方櫨枓


    圖樣三 造枓之制 一曰 櫨枓 角柱上圜櫨枓


    圖樣三 造枓之制 一曰 櫨枓 角柱上方櫨枓


    圖樣三 造枓之制 二曰 交互枓 華栱出跳上用(十字開口四耳)


    圖樣三 造枓之制 二曰 交互枓 施於替木下者(順身開口兩耳)


    圖樣三 造枓之制 二曰 交互枓 屋內梁栿下用者謂之交栿枓


    圖樣三 造枓之制 二曰 交互枓 騎昻交互枓(斜開鐙口)


    圖樣三 造枓之制 三曰 齊心枓 栱心上用(順身開口兩耳)


    圖樣三 造枓之制 三曰 齊心枓 平坐出頭木下用(十字開口四耳)


    圖樣三 造枓之制 三曰 齊心枓 平盤枓


    圖樣三 造枓之制 四曰 散枓 栱兩頭用


    圖樣四 造耍頭之制


    圖樣四 造下昻之制(琴面昻)


    圖樣四 造下昻之制(批竹昻)


    圖樣五 單拱


    圖樣五 重栱


    圖樣五 枓口跳


    圖樣五 把頭絞項造


    圖樣五 四鋪作外插昂


    圖樣五 四鋪作裏外並一杪, 卷頭, 壁內用重栱


    圖樣六 五鋪作重栱出單杪單下昻裏轉五鋪作重栱出兩杪並計心


    圖樣六 六鋪作重栱出單杪雙下昻裏轉五鋪作重栱出兩杪並計心


    圖樣七 七鋪作重栱出雙杪雙下昻裏轉六鋪作重栱出三杪並計心


    圖樣七 八鋪作重栱出雙杪三下昂裏轉六鋪作重栱出三杪並計心


    圖樣八 五鋪作重栱出上昻並計心


    圖樣八 六鋪作重栱出上昻偷心跳內當中施騎枓栱


    圖樣九 七鋪作重栱出上昻偷心跳內當中施騎枓栱


    圖樣九 八鋪作重栱出上昻偷心跳內當中施騎枓栱


    圖樣十 五鋪作一杪一昻


    圖樣十 六鋪作一杪兩昻


    圖樣十 六鋪作兩杪一昻


    圖樣十 單栱七鋪作兩杪兩昻


    圖樣十 單栱八鋪作兩杪三昻


    圖樣十一 造平坐之制之一 叉柱造


    圖樣十二 造平坐之制之二纏柱造之一 樓閣平坐鋪作轉角正樣 四鋪作 出卷頭 壁內重栱


    圖樣十二 造平坐之制之二纏柱造之一 樓閣平坐鋪作轉角正樣 五鋪作 重栱 出卷頭計心


    圖樣十三 造平坐之制之三纏柱造之二 樓閣平坐鋪作轉角正樣 六鋪作重栱出卷頭並計心


    圖樣十三 造平坐之制之三纏柱造之二 樓閣平坐鋪作轉角正樣 七鋪作重栱出卷頭並計心


    圖樣十三 造平坐之制之三纏柱造之二 樓閣平坐鋪作轉角正樣 七鋪作重栱出上昻偷心 跳內當中施騎枓栱


    圖樣十四 絞割鋪作栱昻枓等所用卯口


    圖樣十四 補間並柱頭鋪作栱昻 以五鋪作名件卯口為法


    圖樣十四 補間並柱頭鋪作栱昻 以五鋪作名件卯口為法


    圖樣十五 殿閣亭榭等鋪作轉角圖 四鋪作壁內重栱插下昻


    圖樣十五 殿閣亭榭等鋪作轉角圖 五鋪作重栱出單杪單下昻逐跳計心


    圖樣十六 殿閣亭榭等鋪作轉角圖 六鋪作重栱出雙杪雙下昻逐跳計心


    圖樣十六 殿閣亭榭等鋪作轉角圖 蝦須栱 (丁頭栱若只裡跳轉角者謂之蝦須栱)


    圖樣十七 殿閣亭榭等鋪作轉角圖 七鋪作重栱出雙杪雙下昻逐跳計心


    圖樣十八 殿閣亭榭等鋪作轉角圖 八鋪作重栱出雙杪三下昻逐跳計心


    圖樣十九 造月梁之制


    圖樣十九 造月梁之制 平梁


    圖樣十九 造月梁之制 劄牽


    圖樣十九 造月梁之制 乳栿


    圖樣十九 造月梁之制 四椽栿


    圖樣十九 造月梁之制 六椽栿


    圖樣二十 造闌額之制


    圖樣二十 柱側脚之制


    圖樣二十 梁額等卯口


    圖樣二十 殺梭柱之制


    圖樣二十一 用柱之制 角柱升起之制


    圖樣二十二 造角梁之制


    圖樣二十二 四阿殿閣


    圖樣二十二 厦兩頭造


    圖樣二十三 造蜀柱之制 造叉手之制 槫縫襻間之制 出際之制


    圖樣二十四 造替木之制


    圖樣二十四 造搏風版之制


    圖樣二十四 造蜀柱叉手托脚之制


    圖樣二十五 造檐之制 (飛子)


    圖樣二十五 造檐之制 (大連檐)


    圖樣二十五 造檐之制 (小連檐)


    圖樣二十五 造檐之制 (鷰頷版)


    圖樣二十五 造檐 用椽 轉角布椽


    圖樣二十六 舉折之制


    圖樣二十七 亭榭鬭尖舉折之制 (梁架平面)


    圖樣二十七 亭榭鬭尖舉折之制 (甲甲斷面)


    圖樣二十七 亭榭鬭尖舉折之制 (角梁平面)


    圖樣二十七 亭榭鬭尖舉折之制 (乙乙斷面)


    圖樣二十八 殿閣分槽圖 殿閣地盤 殿身七間 副階周帀 身內單槽


    圖樣二十八 殿閣分槽圖 殿閣地盤 殿身七間 副階周帀 身內雙槽


    圖樣二十九 殿閣分槽圖 殿閣身地盤九間身內分心枓底槽


    圖樣二十九 殿閣分槽圖 殿閣地盤殿身七間副階周帀各兩架椽身內金箱枓底槽


    圖樣三十 殿閣分槽圖 殿身七間 身內雙槽 周帀副階


    圖樣三十一 殿閣分槽圖 仰視 四阿屋頂 重檐


    圖樣三十二 草架側樣 殿堂等八鋪作 副階六鋪作 身內雙槽 十架椽 殿身外轉八鋪作 重栱出雙杪三下昻 裏轉 六鋪作 重栱出三杪 副階外轉六鋪作重栱出單杪兩下昻 裏轉五鋪作出雙杪 以上並各計心


    圖樣三十三 殿閣分槽圖 殿身七間 身內金箱斗底槽 周帀副階


    圖樣三十四 殿閣分槽圖 仰視 四阿屋頂 重檐


    圖樣三十五 草架側樣 殿堂等七鋪作 副階五鋪作 身內雙槽 十架椽 殿身外轉七鋪作 重栱出雙杪兩下昻 裏轉五鋪作 重栱出雙杪 副階外轉五鋪作重栱出單杪單昻 裏轉四鋪作出單杪 以上並各計心


    圖樣三十六 殿閣分槽圖 殿身七間 身內單槽 周帀副階


    圖樣三十七 殿閣分槽圖 仰視 四阿屋頂 重檐


    圖樣三十八 草架側樣 殿堂等五鋪作 副階四鋪作 單槽 八架椽 殿身外轉五鋪作 重栱出單杪單下昻 裏轉五鋪作 重栱出雙杪 副階外轉四鋪作出插昻 裏轉出一跳 以上並各計心


    圖樣三十九 殿閣分槽圖 殿身九間 身內分心槽 周帀無副階


    圖樣四十 殿閣分槽圖 仰視 四阿屋頂 單檐 十架椽


    圖樣四十一 草架側樣 殿堂等六鋪作 無副階 身內單槽(分心槽) 十架椽 殿身外轉六鋪作 重栱出單杪兩下昻 裏轉五鋪作 重栱出雙杪 以上並各計心


    圖樣四十二 廳堂等十架椽間 縫內用梁柱側樣 十架椽屋分心用三柱


    圖樣四十三 廳堂等十架椽間 縫內用梁柱側樣 十架椽屋前後三椽栿用四柱


    圖樣四十三 廳堂等十架椽間 縫內用梁柱側樣 十架椽屋分心前後乳栿用五柱


    圖樣四十四 廳堂等十架椽間 縫內用梁柱側樣 十架椽屋前後並乳栿用六柱


    圖樣四十四 廳堂等十架椽間 縫內用梁柱側樣 十架椽屋前後各劄牽乳栿用六柱


    圖樣四十五 廳堂等八架椽間 縫內用梁柱側樣 八架椽屋分心用三柱


    圖樣四十五 廳堂等八架椽間 縫內用梁柱側樣 八架椽屋乳栿對六椽栿用三柱


    圖樣四十六 廳堂等八架椽間 縫內用梁柱側樣 八架椽屋前後乳栿用四柱


    圖樣四十六 廳堂等八架椽間 縫內用梁柱側樣 八架椽屋前後三椽栿用四柱


    圖樣四十七 廳堂等八架椽間 縫內用梁柱側樣 八架椽屋分心乳栿用五柱


    圖樣四十七 廳堂等八架椽間 縫內用梁柱側樣 八架椽屋前後劄牽用六柱


    圖樣四十八 廳堂等六架椽間 縫內用梁柱側樣 六架椽屋分心用三柱


    圖樣四十八 廳堂等六架椽間 縫內用梁柱側樣 六架椽屋乳栿對四椽栿用三柱


    圖樣四十八 廳堂等六架椽間 縫內用梁柱側樣 六架椽屋前乳栿後劄牽用四柱


    圖樣四十九 廳堂等四架椽間 縫內用梁柱側樣
